DA(TA)zibao

Résumé

DA(TA)zibao est une structure qui permet aux citoyens de s'exprimer librement, sur les DATAs et la collecte de données. Le but est de donner la parole aux personnes qui le souhaitent, en leur fournissant les outils nécessaires, basés sur les low techs. (Impressions noir et blanc, photocopieur, colle, ciseaux…)

Structure

Ce projet a comme contraintes d'être facilement montable/démontable, transportable et réalisé en tasseau de bois de 3 centimètres de côté. La structure doit pouvoir accrocher 16 feuilles A4.

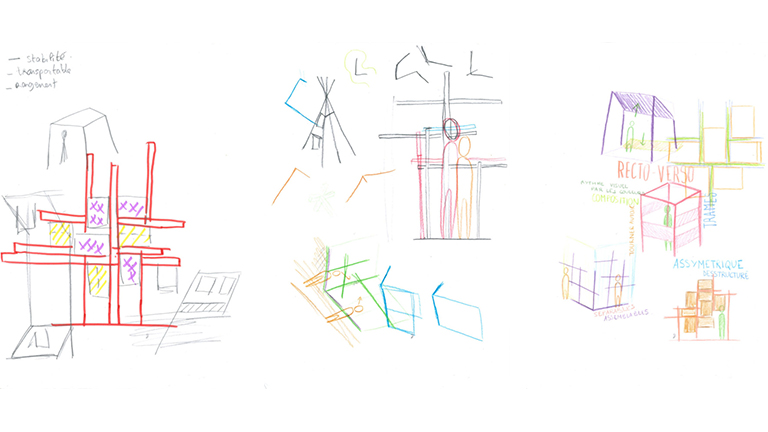

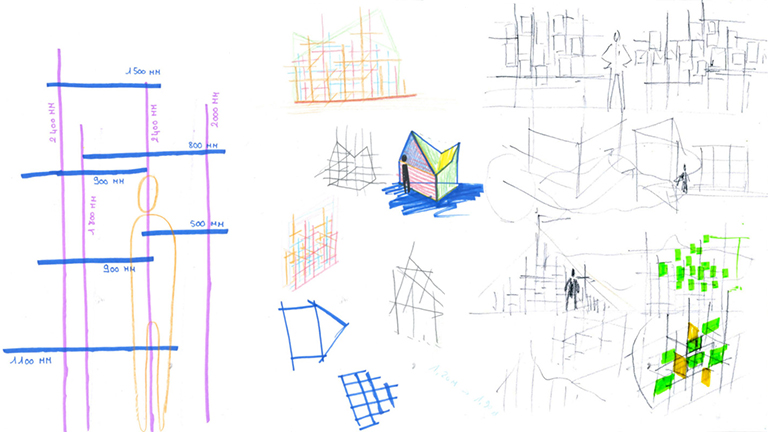

Après plusieurs recherches graphiques, nous avons choisi le parti pris d’une structure composée de verticales et d’horizontales uniquement, qui peut ressembler aux oeuvres de Mondrian. Cet assemblage nous permet de créer une unité et une dynamique harmonieuse. Nous avons réalisé une étude des mesures possibles de la structure à échelle 1, à partir de la taille humaine. Nous avons ainsi déterminé quelles étaient les dimensions de la surface d’affichage, notamment les hauteurs minimale et maximale. Nous avions d’abord eu l’idée de travailler sur deux plans perpendiculaires fonctionnant séparément. Les zones d’affichage des A4 étaient délimitées par les croisements des tasseaux de bois. Pour enrichir cette proposition, nous avons décidé de travailler sur deux plans successifs, qui permettent une lecture à deux niveaux, en profondeur. Ceci permet également une lecture de tous les cotés : face, dos et transversal. Ces deux plans sont reliés par des tasseaux qui servent également de support d’exposition.

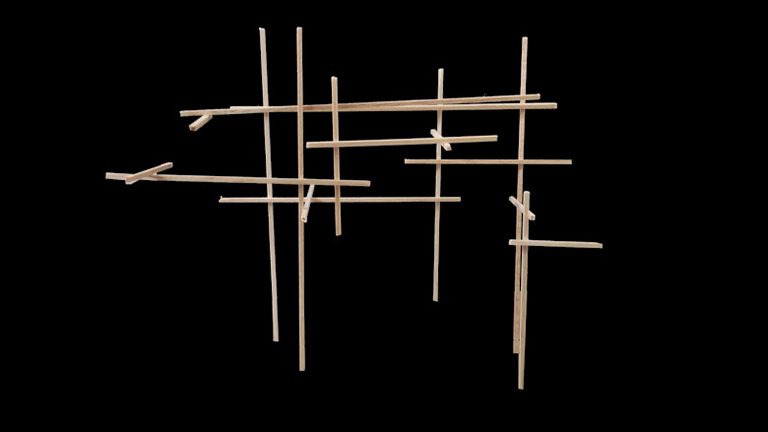

Nous avons par la suite réalisé une maquette de cette proposition afin de l’éprouver et de réfléchir aux techniques d’assemblage. Cette maquette nous aussi permis de mettre des A4 (à l’échelle de la maquette, 1/10e) pour voir comment ils pouvaient se placer et interagir entre eux.

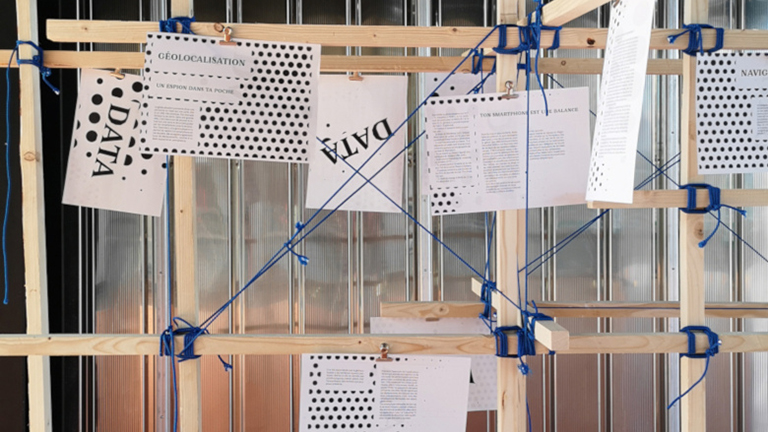

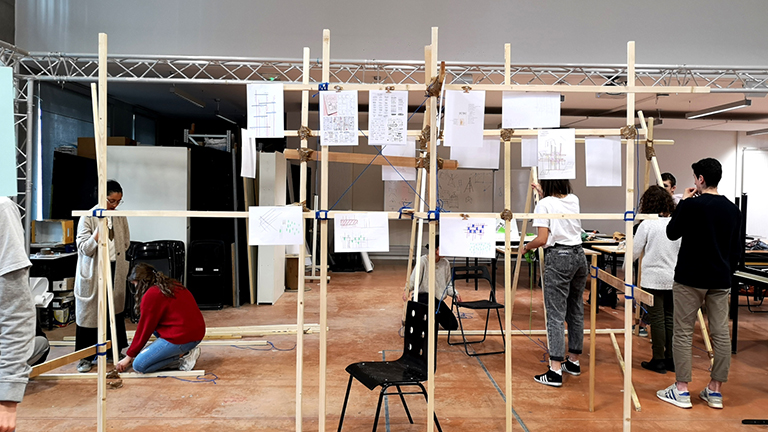

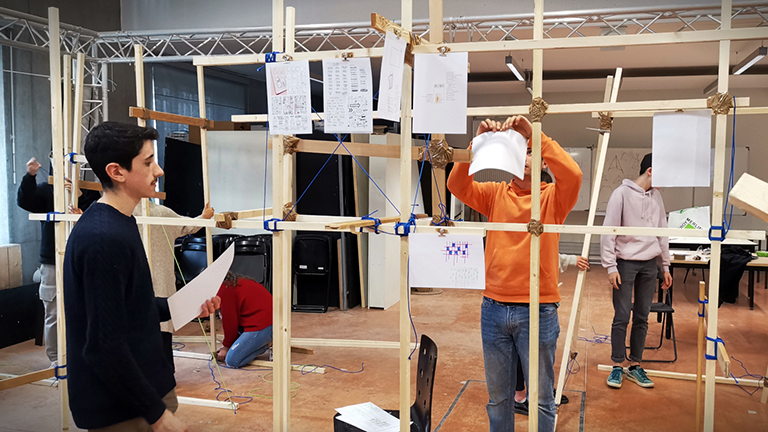

Ensuite nous avons construit notre maquette en taille réelle, avec les tasseaux de bois et de la corde. Nous avons alors pris conscience des contraintes de stabilité imposées par une structure composée uniquement de verticale et d’horizontales. Pour remédier à ce manque de stabilité nous avons décidé de tendre des ficelle en croix à 4 endroits, afin de créer des tensions qui empêchent la structure de se déformer.

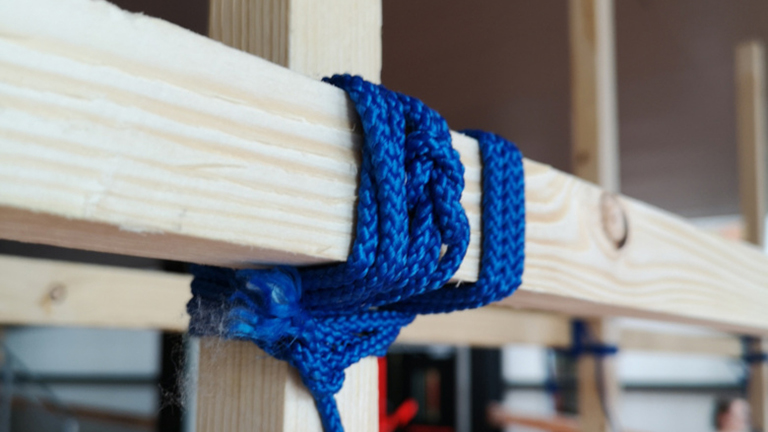

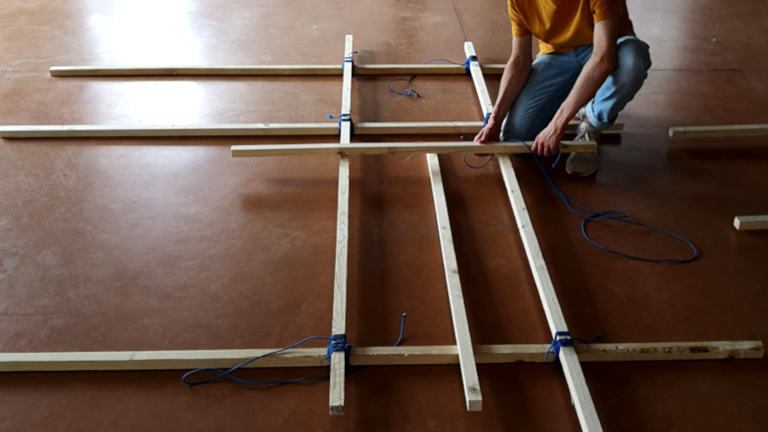

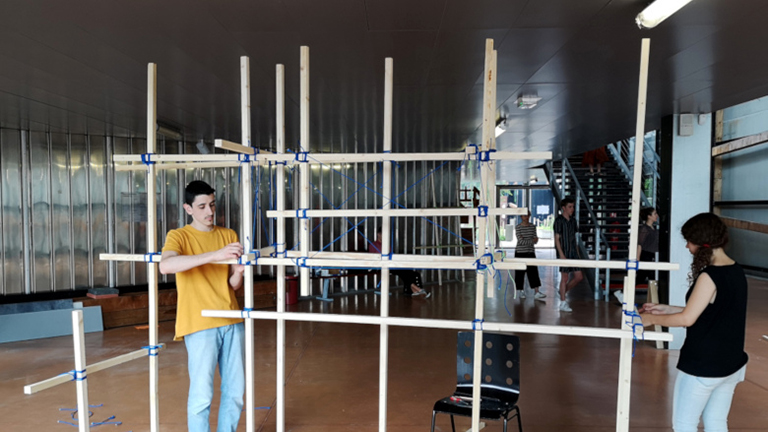

Cette étape nous a aussi permis de réfléchir au processus d’assemblage. Il faudra d’abord monter le premier plan, puis le second. Ensuite il suffira de les lever et de les assembler entre eux grâce aux transversales. Les intersections entre les tasseaux étant composés uniquement de perpendiculaires, ils seront reliés uniquement par des brelages (assemblage en ficelle), facile à apprendre et à mettre en oeuvre.

Affiches

Pour nos supports de communication, nous avons choisi de traiter la thématique de la collecte des données (data). Nous nous sommes informés sur le sujet grâce à une exposition de l’école de Lausanne, que nous avons reprit. Nous avons cherché à créer notre propre typographie de titrage, afin de donner une identité à notre présentation. Pour cela nous sommes parti d’une typo libre de droit que nous avons glitché grâce au site EnFont Terrible. Après plusieurs essai nous nous sommes rendu compte que cette typographie brouille la lecture, ce qui n’était pas le but recherché. Nous avons donc choisi une autre typographie libre de droit plus simple mais assez grasse, qui capte le regard. Pour le corps du texte nous avons préféré une typographie lisible, simple, aérée, sans empattements.

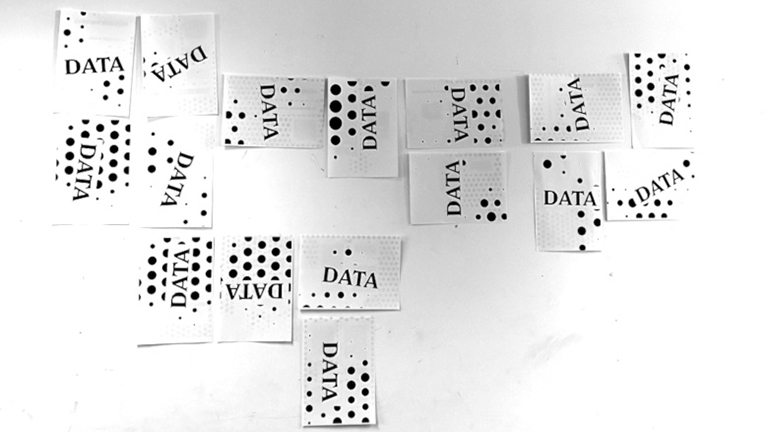

Nous avons ensuite généré un fond qui évoque la thématique des datas données. Pour ce faire, des ronds de différentes tailles placés aléatoirement, autant pour le recto que le verso, ont été utilisés. Le fond sur lequel se place le texte est composé d’un grand nombre de points de petites tailles tandis que pour le dos, les ronds ont une taille plus grande et sont moins présents. Pour ce dernier nous avons décidé d’ajouter le mot "DATA" en grand, placé de manière aléatoire. Ceci permet de comprendre de loin la teneur de l’exposition, et en même temps de faire une petite référence aux dadas.

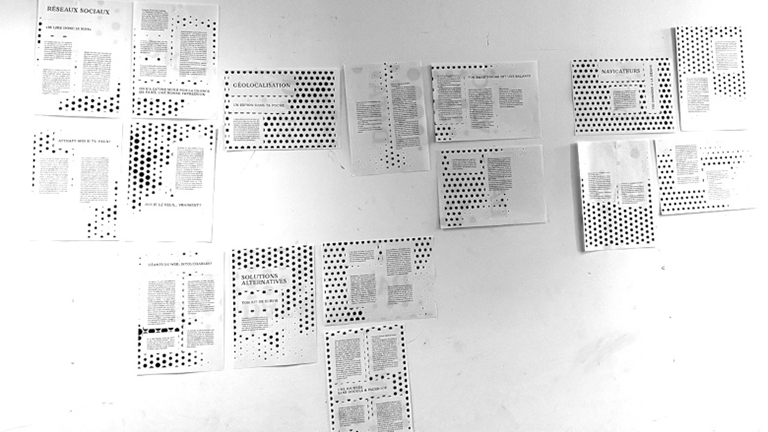

Pour l’assemblage des textes nous nous sommes intéressés au collage, qui est une technique rapide permettant de masquer des parties du fond et créer des blancs tournant, faisant ressortir le contenu. Nous avons donc réalisé plusieurs essai avec des cadres de texte de taille varié, en blanc sur fond noir ou en noir sur fond blanc. Le but est de créer une hiérarchie pour attirer l’attention sur des points clés du discours.
Afin de permettre aux usagers de placer leurs discours de manière cohérente nous avons fabriqué une grille de composition que nous avons simplifié en deux colonnes. Cette grille s’imprime directement sur le fond et les textes y sont collés par dessus.

Enfin, il nous a fallu penser le processus pour permettre aux usagers de pouvoir s’exprimer facilement et spontanément. Nous avons donc réalisé un code sur Open Processing qui génère des trames de points pour le verso de nos affiches de manière aléatoire. Ce système nous permet de produire instantanément un grand nombre de propositions. Les personnes ont alors à enregistrer cette image générée par le code et à l’imprimer. Nous avons écrit un second code pour produire le fond des verso. Il ne reste alors plus qu’à produire le contenu de l'affiche sur des rectangles blancs et à les coller sur la feuille. Pour finir il faut photocopier ce contenu (les textes avec l’image du recto) sur le dos d’une feuille, avec l’image du verso.

Pour intéragir avec ces fenêtres, cliquez dessus.
Ensuite, pour générer une image, appuyez sur la touche entrée.
Pour sauvegarder une image qui vous conviens, appuyez sur la touche tabulation.

Conclusion

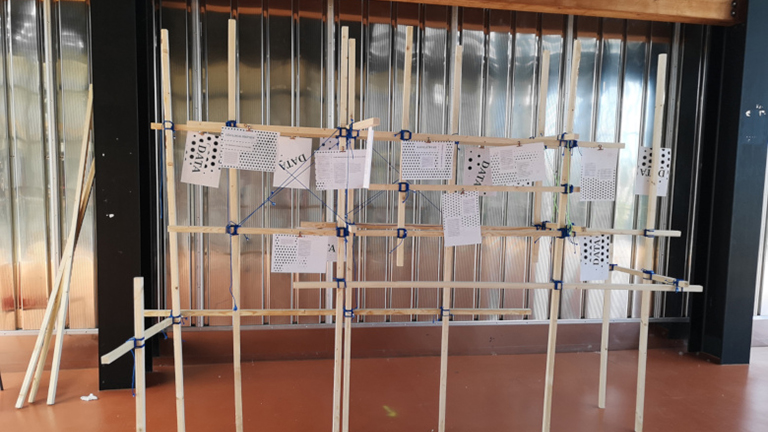

Étant composé uniquement de verticales et d’horizontales, la structure se déforme. Les tensions que nous avons rajouté limitent ce problème mais ne suffisent pas à le résoudre. D’autant plus que la profondeur de la structure est de seulement 30 centimètres pour 2 mètres 40 de hauteur, ce qui la rend peu stable. Par ailleurs, le temps de montage est un peu long pour que cette structure soit démontable, comme il était convenu dans le cahier des charges. Nous avons également mis plus de tasseaux par rapport à ce qui était prévue. Par manque de matériel nous avons été contraints à utiliser de la ficelle verte qui casse le code couleur que nous avions mis en place.

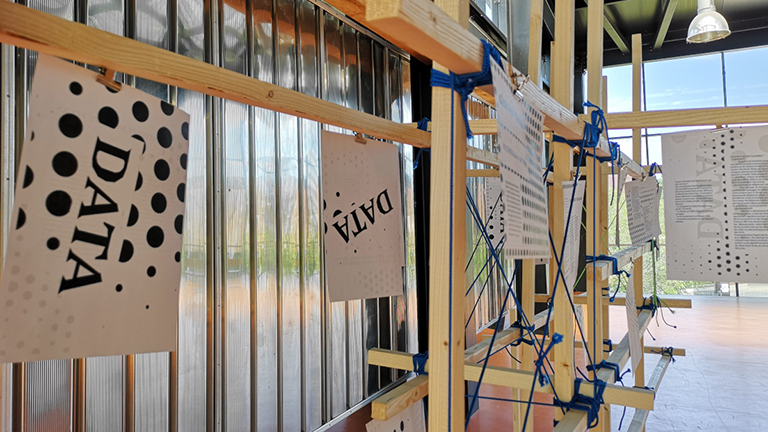

Cependant, nous sommes satisfaits du résultat. Les affiches interagissent bien avec la structure, les ronds contrastant avec l’orthogonalité des tasseaux. Le résultat correspond à nos attentes. Même si la stabilité aurait pu être améliorée, la structure remplit sa fonction de support d’exposition.
